Información Básica.
Descripción de Producto
AplicacióN

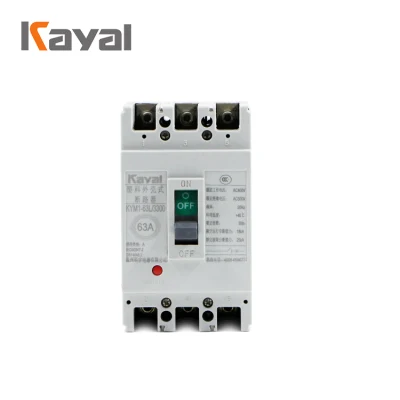

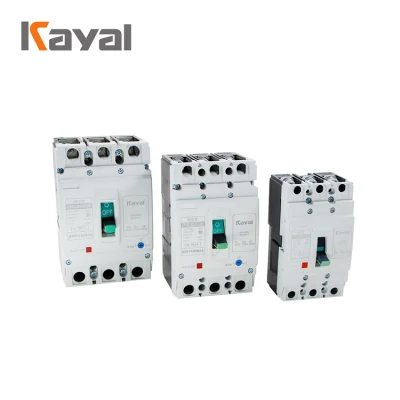

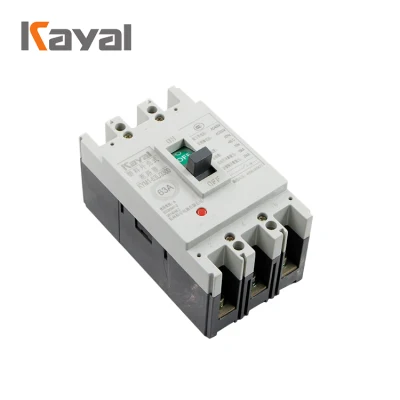

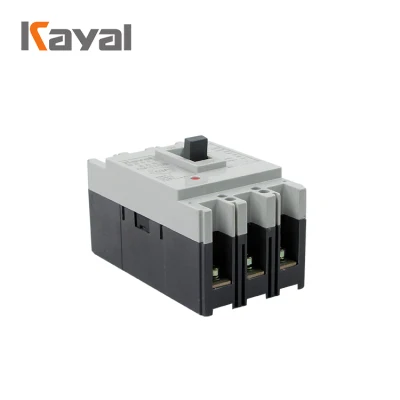

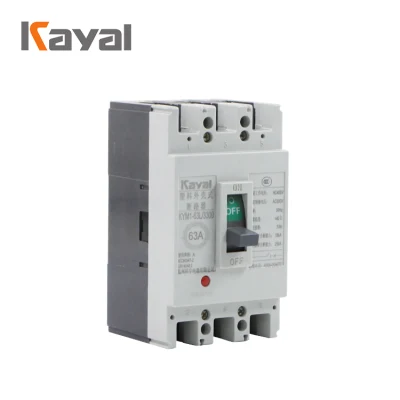

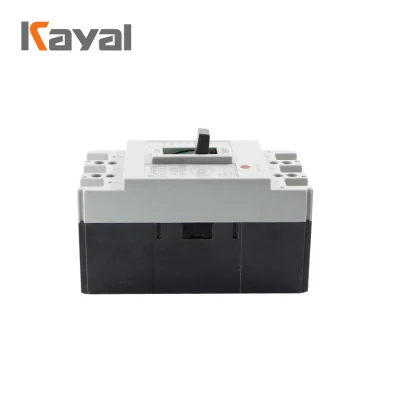

3P 125un disyuntor de caja moldeada - MCCB Es un Nuevo tipo de producto desarrollado y fabricado por la adopcióN de tecnologíA avanzada internacional. 3P 125un disyuntor de caja moldeada - MCCB Se suministra con aislamiento de la tensióN nominal de 800V y se utiliza para el circuito de AC 50HZ, asolaban la tensióN de funcionamiento AC 380V o por debajo de operacióN nominal de corriente de hasta 660A para poco cambiando a lo largo y a partir de los motores.Equipado con los dispositivos de proteccióN de sobrecorriente, cortocircuito y bajo voltaje, el 3P 125un disyuntor de caja moldeada - MCCB Es capaz de prevenir el dañO de los circuitos y el suministro de une. El 3P 125un disyuntor de caja moldeada - MCCB Confirma a la IEC60947-2 estáNdar.
La especificacióN
| Tipo | Corriente nominal (A) | NúMero de polos | Aislamiento nominal de voltaje (V). | TensióN de funcionamiento nominal (A) | La formacióN de arcos de la distancia (mm) | Lo úLtimo en cortocircuito Capacidad de ruptura (KA) | Servicio cortocircuito Capacidad de ruptura (KA) | El rendimiento de operacióN |
| ON OFF | ||||||||
| CM1-63L | 6,10,16,20,25,32,40,50,63 | 3P,4P | 660V | 380V | 0 | 25 | 18 | 1500 8500 |
| CM1-63M | 0 | 50 | 35 | |||||
| CM1-100C | 10,16,20,25,32,40,50,63,80,100 | 0 | 25 | 18 | ||||
| CM1-100L | 0(≤50) | 35 | 22 | |||||
| CM1-100M | 0(≤50) | 50 | 35 | |||||
| CM1-100H | 0(≤50) | 85 | 50 | |||||
| CM1-225C | 100,125,160,180,200 | ≤50 | 25 | 18 | 1000 7000 | |||
| CM1-225L | ≤50 | 35 | 22 | |||||
| CM1-225M | ≤50 | 50 | 35 | |||||
| CM1-225H | ≤50 | 85 | 50 | |||||
| CM1-400C | 225,250,315,350,400 | ≤50 | 35 | 25 | 1000 4000 | |||
| CM1-400L | ≤50 | 50 | 35 | |||||
| CM1-400M | ≤50 | 65 | 42 | |||||
| CM1-630C | 400,500,630 | ≤100 | 35 | 25 | ||||
| CM1-630L | ≤100 | 50 | 35 | |||||
| CM1-630M | ≤100 | 65 | 42 | |||||
| CM1-630H | ≤100 | 100 | 65 | |||||
| CM1-800M | 630,700,800 | ≤100 | 65 | 42 | ||||
| CM1-800H | ≤100 | 100 | 65 |
