Información Básica.
Descripción de Producto
Celda completa de baja tensión retirable GCS (en adelante, el "interruptor"
equipo") es mi empresa para satisfacer los requisitos de la unidad de diseño y el diseño de usuarios de energía desarrollados en línea con las condiciones nacionales, con indicadores de alto rendimiento técnico y puede adaptarse a las necesidades de desarrollo del mercado de energía y puede competir con la introducción de la actual equipo de conmutación de bajo voltaje de producto.
Este producto ha sido ampliamente utilizado por los usuarios de energía.
El equipo de conmutación es adecuado para la planta de energía, petróleo, química, metalurgia, textil, edificio de gran altura y otras industrias
sistema de distribución.
En grandes centrales eléctricas, sistemas Petroquímicos y otros lugares con alto grado de automatización y que requieren interfaz informática, itis utilizado como un dispositivo de distribución de energía completa de bajo voltaje para la distribución de energía, Control centralizado de motores y compensación de potencia reactiva en sistemas de generación de potencia y suministro de energía con frecuencia trifásica de CA de 50(60)Hz, tensión nominal de trabajo de 380V(400V), (660V) y corriente nominal de 4000A o menos.

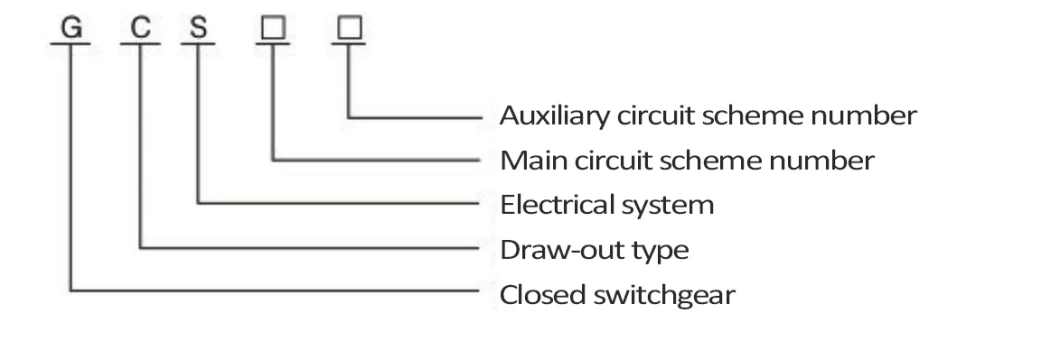

La forma básica de celda (ver figura 1).
Este producto cumple con las normas de GB7251 equipos de control y de conmutación de baja tensión, JB/T9661 equipos de conmutación de baja tensión y IEC439 equipos de control y equipos de conmutación de baja tensión.
| Tensión nominal del circuito principal (V) | AC380(400),(660) | ||
| Tensión nominal del circuito auxiliar (V) | AC220.380(400)DC110.220 | ||
| Frecuencia nominal (Hz) | 50(60) | ||
| Tensión de aislamiento nominal (V) | 660(1000) | ||
| Corriente nominal (A) | autobús horizontal | W4000 | |
| Barra de bus vertical (MCC) | 1000 | ||
| Corriente admisible de corto tiempo nominal del bus (Ka/1 s) | 50, 80 | ||
| Corriente de tolerancia de pico nominal del bus (Ka/ 0,1s) | 105, 176 | ||
| Tensión de prueba de frecuencia de potencia (V/1min) | circuito principal | 2500 | |
| circuito auxiliar | 1760 | ||
| generatrix | sistema trifásico de cuatro hilos | A. B,C,PLUMA | |
| Sistema trifásico de cinco hilos | A. B,C,PE,N | ||
| nivel de protección | IP30 , IP40 | ||
1.temperatura del aire ambiente: -5°C~+40 pares; la temperatura media diaria no debe ser superior a +35°C.
En caso de exceso, la capacidad se reducirá en función de la situación real.
2.Altitud: 2000m e inferior.
3.humedad relativa: La temperatura máxima de +40P no es superior al 50%, a una temperatura más baja permitida para tener una humedad relativa grande: Como +20P es 90%, debe tener en cuenta los cambios de temperatura pueden ocasionalmente producir el impacto de la condensación.
4.la inclinación de montaje no debe exceed5.y todo el grupo de armarios es relativamente plano (en línea con la norma GBJ232-82).
5.el conmutador debe instalarse en lugares libres de vibraciones y golpes fuertes y no lo suficiente para causar corrosión injustificada de componentes eléctricos.
Nota: Los usuarios tienen requisitos especiales, pueden negociar con la empresa para resolver.
