Información Básica.
No. de Modelo.
ARXM3-800-06
Número polacos
3
Tipo
Circuit Breaker
Función
Interruptor automático Protección de Fallo, Protección contra sobrecorriente, OVP (Protección contra sobretensiones)
Certificación
CCC
categoría de uso
categoría a
vida útil mecánica (tiempo)
2500
vida eléctrica (tiempo)
500
distancia de arco
<100
tensión nominal de aislamiento ui (v)
1000v
impulso nominal con voltaje de espera uimp (v)
12kv
tensión nominal de trabajo: u (v)
400V 690V
Paquete de Transporte
Carton
Especificación
630A/700A/800A
Marca Comercial
Huakun
Origen
Shanghai, China
Código del HS
85362000
Capacidad de Producción
500000
Descripción de Producto

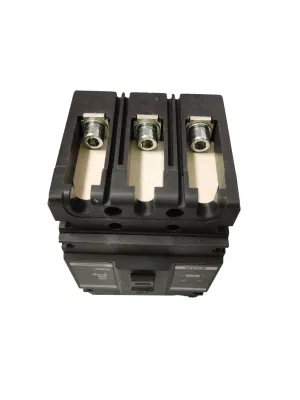

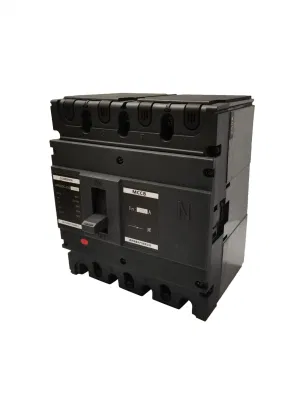

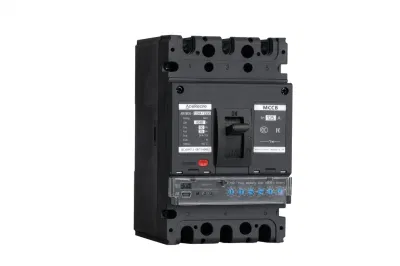

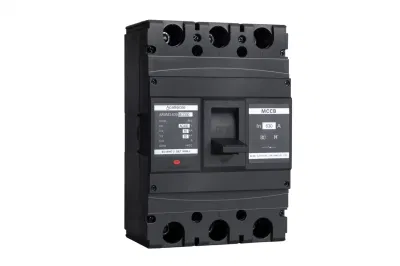

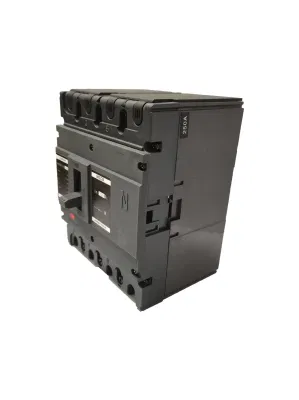

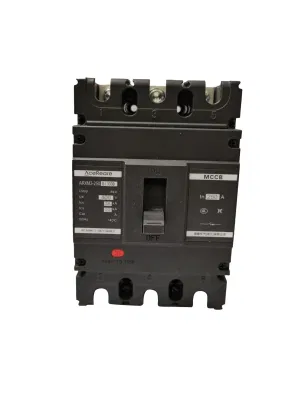

Ámbito de aplicación Los disyuntores moldeados de la serie ARXM3 (en adelante denominados disyuntores) son adecuados para circuitos INAC 50Hz(o 60Hz)de conmutación y arranque de motor infrecuentes con una tensión de aislamiento nominal de 1000V,tensión de trabajo nominal de 690V o 400V,y corriente de trabajo nominal de 630A (INM≤630A e inferior).
El disyuntor tiene funciones de protección contra sobrecarga, cortocircuito y subtensión, y puede proteger las líneas y el equipo de alimentación de daños. Según su capacidad de ruptura de cortocircuito nominal, los disyuntores se clasifican en cuatro niveles: Tipo C (económico), tipo L (estándar), tipo M (ruptura media) y tipo H (ruptura alta). El disyuntor tiene las características de pequeño volumen, alta capacidad de ruptura, arco corto, antivibración, instalación modular de accesorios, uso sencillo, etc.
El disyuntor puede instalarse verticalmente (es decir, vertical) u horizontalmente (es decir, transversalmente).
El disyuntor tiene función de aislamiento.
El disyuntor deberá cumplir con las normas IEC60947-2 y GB/T14048,2.
Ventajas materiales de los productos de disyuntores de la serie ARM3
1.material aislante termorretráctil;
2.Contacto de aleación con alto contenido de plata;
3.piezas del mecanismo:materiales de acero de alta calidad al carbono;
4. El material aislante termoestable adopta el material de fórmula único, que tiene alta resistencia, resistencia al arco, aislamiento fuerte, resistencia a altas temperaturas y buena resistencia a la llama;
5. El elemento sensor de temperatura de alta sensibilidad está hecho de materiales bimetálicos de alta calidad, y no hay necesidad de reducir la capacidad de -5ºC a 55ºtemperatura variable;
6. Los materiales de resorte tienen una resistencia a la temperatura y a la fatiga más largas (50% más que los resortes ordinarios).
| Modelo | ARXM3-800 |
| Corriente nominal en (A) | 630A/700A/800A |
| Corriente nominal del tamaño de cuadro INM(A) | 800A |
| Categoría de uso | Categoría A |
| Nivel de capacidad de ruptura de cortocircuito nominal | M H |
| Número de polos (P) | 3P/4P 3P/4P |
| Tensión nominal de trabajo UE (V) | 400V |
| Capacidad de ruptura de cortocircuito máxima nominal, UCI (Ka) | 75KA 100KA |
| Capacidad nominal de cortocircuito en servicio ICS(Ka) | 75KA 75KA |
| Tensión nominal de trabajo UE (V) | 690V |
| Capacidad de ruptura de cortocircuito máxima nominal, UCI (Ka) | 30KA / |
| Capacidad de ruptura de circuito de servicio nominal ICS(Ka) | 20KA / |
| Tensión nominal de aislamiento UI (V) | 1000V |
| Impulso nominal con voltaje de espera UIMP (V) | 12KV |
| Vida útil mecánica (tiempo) | 2500 |
| Vida eléctrica (tiempo) | 500 |
| Distancia de arco (mm) | <100 |
