Información Básica.
No. de Modelo.
CMC
configuración de embarrado
3p+n+pe, 3p, 3p+n.
tipo
compacto
longitud estándar
1M, 2m, 3m, 4m
grado de protección
IP43, IP54
Paquete de Transporte
Ply Wood Case
Especificación
Aluminum or copper conductor
Marca Comercial
Tianbao
Origen
Chongqing, China
Código del HS
85444229
Capacidad de Producción
10000 Meters Per Month
Descripción de Producto
Descripción del producto
CM compacto bus se utiliza en AC 3 fase 4 cables o 3 fases 5 cables sistema de distribución, la corriente nominal es de 250A~5000A, como un esquema de bajo costo y alta eficiencia para la fábrica industrial, el hospital, la construcción alta y aquellos entornos con alta tecnología, para lograr un buen rendimiento
EL SISTEMA DE CANALETA DE BARRAS COLECTORAS implica la distribución de energía eléctrica usando un conjunto de barras de cobre/aluminio encerradas en un encerado adecuado con alto grado de protección contra cualquier entrada de cuerpos extraños.
Especificaciones
Corriente nominal: 400 A a 6300 A(CU) o 100A a 4000A(AL)
Protección de entrada: IP54 o IP65
Clasificación de resistencia de aislamiento: [Hasta 1000 A]
Longitudes estándar : 4m/3m/2m/1m
Voltaje del sistema: AC380 /690V
Material conductor: Alta conductividad Cu o AL
Aislamiento epoxi clase B, pirorretardante, libre de halógenos
Las unidades de derivación son adecuadas para MCCB o SDF O MCB
Locales comerciales y complejos comerciales
Complejos y hoteles
Instituciones educativas
Centros comerciales
Líneas de ensamblaje
Industrias
Aeropuertos
Hospitales
Plataformas de petróleo y gas
Plantas de generación de electricidad
Imagen
Componentes

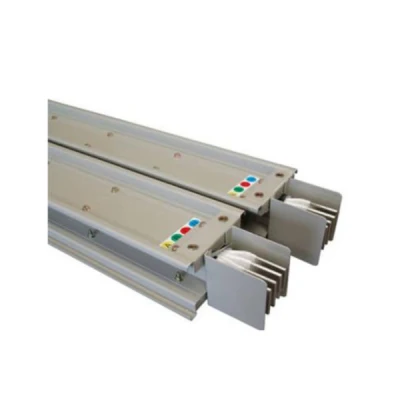

Alimentador recto
Error del alimentador

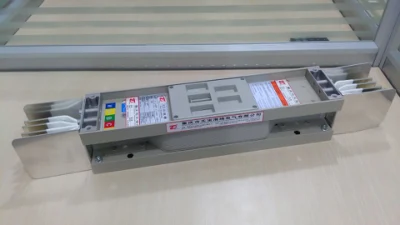

Canaleta de barra de bus enchufable

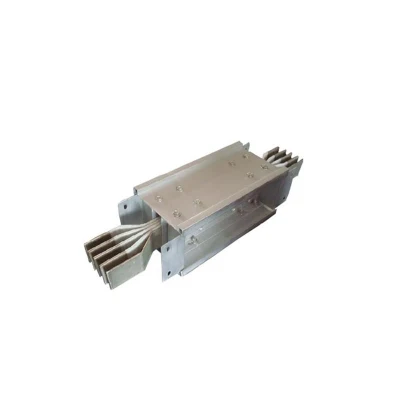

Bloque de juntas
Codo horizontal
Equidistancia horizontal [Z] codo
Codo vertical
Equidistancia vertical [Z] codo
Sección en T vertical
Extremo de brida estándar
Detalle de terminación de caja de extremo de brida

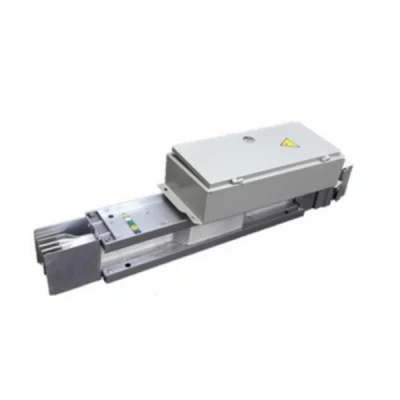

Cajas de conexiones MCCB
Parámetros técnicos :
Sistema de canaleta de barra colectora
Foto de instalación
CM compacto bus se utiliza en AC 3 fase 4 cables o 3 fases 5 cables sistema de distribución, la corriente nominal es de 250A~5000A, como un esquema de bajo costo y alta eficiencia para la fábrica industrial, el hospital, la construcción alta y aquellos entornos con alta tecnología, para lograr un buen rendimiento
EL SISTEMA DE CANALETA DE BARRAS COLECTORAS implica la distribución de energía eléctrica usando un conjunto de barras de cobre/aluminio encerradas en un encerado adecuado con alto grado de protección contra cualquier entrada de cuerpos extraños.
Especificaciones
Corriente nominal: 400 A a 6300 A(CU) o 100A a 4000A(AL)
Protección de entrada: IP54 o IP65
Clasificación de resistencia de aislamiento: [Hasta 1000 A]
Longitudes estándar : 4m/3m/2m/1m
Voltaje del sistema: AC380 /690V
Material conductor: Alta conductividad Cu o AL
Aislamiento epoxi clase B, pirorretardante, libre de halógenos
Las unidades de derivación son adecuadas para MCCB o SDF O MCB
Característica de estructura
1.pequeño tamaño, buena flexibilidad
2.Conexión rápida y cómoda
3.buena conducción eléctrica y aislamiento
4.al shell completo (La carcasa al completa ofrece un rendimiento resistente al polvo, buena ventilación y electricidad conducción )
Aplicación e imagenLocales comerciales y complejos comerciales
Complejos y hoteles
Instituciones educativas
Centros comerciales
Líneas de ensamblaje
Industrias
Aeropuertos
Hospitales
Plataformas de petróleo y gas
Plantas de generación de electricidad
Imagen
Componentes
Alimentador recto
Error del alimentador
Canaleta de barra de bus enchufable
Bloque de juntas
Codo horizontal
Equidistancia horizontal [Z] codo
Codo vertical
Equidistancia vertical [Z] codo
Sección en T vertical
Extremo de brida estándar
Detalle de terminación de caja de extremo de brida
Cajas de conexiones MCCB
Parámetros técnicos :
Corriente nominal (A) | Resistencia de la barra de puesta a tierra (10-6Ω/m) | |
| Conductor de cobre | Al conductor | |
| 100 | 368,3 | 404,7 |
| 160 | 368,3 | 404,7 |
| 200 | 368,3 | 404,7 |
| 250 | 368,3 | 404,7 |
| 400 | 248 | 306,8 |
| 500 | 213,6 | 248,8 |
| 630 | 213,6 | 210,3 |
| 800 | 168,2 | 163 |
| 1000 | 139,5 | 141 |
| 1250 | 112,3 | 112,5 |
| 1350 | 96,6 | 101,7 |
| 1600 | 82,8 | 90,8 |
| 2000 | 66,5 | 74,8 |
| 2300 | 54,6 | 66,6 |
| 2500 | 44,9 | 62,2 |
| 3150 | 34,5 | 40,2 |
| 3800 | 29,6 | 33,3 |
| 4000 | 27,9 | 31,1 |
| 4500 | 22,5 | / |
| 5000 | 20,5 | / |
Sistema de canaleta de barra colectora
Foto de instalación
