Información Básica.
No. de Modelo.
ZRUHF-KGB
puerto de entrada
3-1/8 ′ recta hacia arriba
puerto de salida
3-1/8 ′ recta hacia arriba
diferencia de fase de salida
menos de 2 grados
potencia
10kw
Paquete de Transporte
Export Packing Box
Marca Comercial
NJZR
Origen
Nanjing, Jiangsu
Capacidad de Producción
50sets/Year
Descripción de Producto

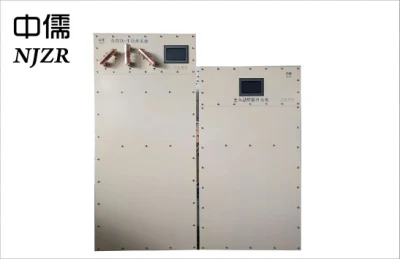

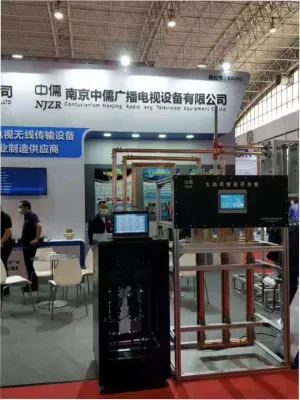

Manual del usuario de la placa de conmutación inteligente totalmente automática
Resumen La placa de conmutación de antena FM es el equipo principal de la radio y la televisión inalámbrica transmisión doblemente alimentado tecnología. La placa de conmutación de antena puede dividir un canal de señal de RF en dos canales y utilizar dos cables de alimentación principal para transmitir la señal de RF a las partes superior e inferior (o dos antenas) de una antena. La principal ventaja de utilizar la placa de conmutación de antena y el sistema de alimentación doble es mejorar la fiabilidad del sistema de alimentación de antena.
En los últimos cinco años, debido al rápido desarrollo de la industria de la radio y la televisión, algunos equipos de transmisión ya no pueden cumplir los requisitos de la transmisión de radio y televisión. Los equipos de transmisión inalámbrica necesitan productos inteligentes, fiables y estables.
La placa de conmutación inteligente de alta potencia está desarrollada, desarrollada y producida de forma independiente por nuestra empresa. Nuestra empresa tiene derechos de propiedad intelectual independientes, ha obtenido los derechos de patente y software copyright del producto, y ha producido en grandes cantidades.
Introducción de dos funciones
La placa de interruptores de la máquina principal y de espera permite que uno (o más) transmisor de espera respalde múltiples transmisores principales, y en caso de fallo de cualquier transmisor principal, conecte el transmisor de espera al sistema de transmisión, y repare el transmisor principal averiado al mismo tiempo. El uso de las placas de conmutación principal y de reserva puede mejorar de forma eficaz la fiabilidad de todo el sistema de lanzamiento.
El número de puertos en la placa de conmutación de las máquinas principal y de reserva es diferente según el número de transmisores principales de reserva, pero su principio de funcionamiento es el mismo. El dispositivo de conmutación de la placa de conmutación puede ser un interruptor coaxial o un interruptor manual U-Link.
Parámetro técnico
1. el interruptor de antena cumple dos modos de conmutación.
Modo 1: Salida doblemente alimentada, que cumple los requisitos de transmisión de potencia plena y potencia de rodamiento; ≥60kW.
Modo 2: Salida de alimentación simple. Cuando una de las antenas superior e inferior no se repara, la potencia se puede reducir adecuadamente para la emisión. La potencia de rodamiento es ≥30kW.
2 .adopta el diseño U-link y soporta la conexión rápida.
3. la placa de conmutación tiene una interfaz de comunicación para la transmisión de datos de monitorización remota.
4. la pantalla de visualización es una pantalla táctil que puede cambiar el alimentador de antena manualmente, mostrar el estado de funcionamiento de los grupos superior e inferior de los sistemas de alimentación de antena, y mostrar la potencia de transmisión y la potencia reflejada de cada canal.
5 .capacidad de potencia: ≥ 60kW.
6. banda de frecuencia de funcionamiento: 470MHz-900MHz.
7 .Potencia de salida de doble alimentación: ≥ 60Kw, distribución de potencia 1:1.
8.onda permanente: < 1,08.
9. Impedancia: 50 Ω.
10. diferencia de fase de salida: < 2 °
11 .tiempo de conversión: 0,5 segundos
Cuatro .beneficios
1. la placa de conmutación inteligente totalmente automática se controla mediante un ordenador y la parte de la pantalla adopta una pantalla táctil en color de 10 pulgadas. Debido a que es una pantalla de control industrial, tiene una fuerte capacidad anti-interferencia.
2. para evitar el mal funcionamiento humano, el botón de la pantalla táctil adopta el método de confirmación. Al mismo tiempo, también evita el mal funcionamiento causado por insectos que caen en la pantalla táctil.
3. la placa de interruptores inteligente totalmente automática tiene función de bloqueo de pantalla.
4. la placa de conmutación inteligente totalmente automática tiene interfaz de comunicación RS 485, que puede realizar la transmisión de datos remota, control centralizado y conexión en red con el ordenador superior.
5. la distancia máxima de RS485 puede alcanzar 1200 metros.
6. el tiempo de conmutación de la placa de conmutación inteligente totalmente automática es de solo 0,5 segundos, lo que reduce en gran medida el tiempo de conmutación de la emisión de parada. Cuando uno de los dos grupos de antenas tiene un fallo, el sistema mostrará un grupo anormal de parámetros técnicos de antena. Basta con hacer clic en el indicador de interruptor de la pantalla táctil y el panel de interruptores cambiará a un conjunto normal de sistemas de antena de acuerdo con los requisitos del operador.
7. cuando hay un problema con el control eléctrico de la placa de conmutación inteligente totalmente automática, puede girar manualmente el interruptor coaxial para realizar la conversión manual.
8. cuando hay un problema con la placa de conmutación inteligente y el interruptor coaxial totalmente automáticos, puede conectar y desconectar manualmente el U-link para realizar el interruptor manual para asegurarse de que el sistema de la placa de conmutación funciona de forma segura y fiable en cualquier circunstancia.
9. los grupos superior e inferior de las funciones de visualización de potencia de salida.
10. indicación de potencia reflejada.
11. Gran capacidad de potencia: ≥ 60kW.
Cinco.funciones principales y pantalla de trabajo de la pantalla táctil inteligente del panel de interruptores pantalla
1. pantalla de la página de inicio
2. dos conjuntos de antenas funcionan
3. la antena del grupo superior funciona
4. el siguiente grupo de antenas funciona
5. Segunda pantalla de conmutación de confirmación
6 .visualización del poder incidente, poder reflejado y de pie
Nota: El sistema de función de idioma del producto puede cambiarse según sea necesario
