Descripción de Producto
DC Miniature disyuntores Fabricante
Disyuntor en miniatura (MCB) la primera consideración a la hora de seleccionar equipos o aparatos eléctricos es la seguridad. Cuando la potencia fluctúa o fluye una cantidad excesiva de corriente, produce daños en forma de sobrecarga o cortocircuito. Por lo tanto, es fundamental incluir un dispositivo como factor de seguridad para proteger los dispositivos/circuitos eléctricos contra la sobrecorriente. En los primeros días, el fusible era uno de los dispositivos más populares utilizados para proteger el circuito. Un fusible tiene un cable o tira metálica que se funde cuando se produce un flujo de corriente excesivo, interrumpiendo o parando el paso de la electricidad.
Características principales
- Cumple con los estándares de productos mundiales
- CARACTERÍSTICAS: B, C, D, K, Z
- CONFIGURACIONES: 1P, 1P+N, 2P, 3P, 3P+N, 4P
- Capacidad de ruptura de hasta 25 kA
- Corrientes nominales de hasta 100 A.
Tipos de disyuntor en miniatura

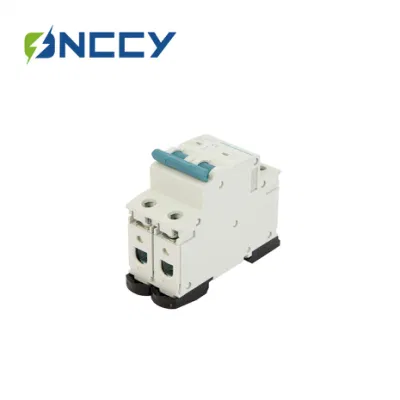

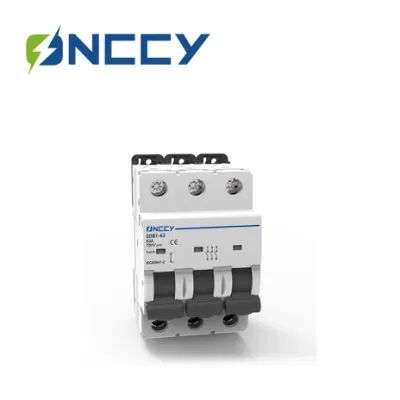

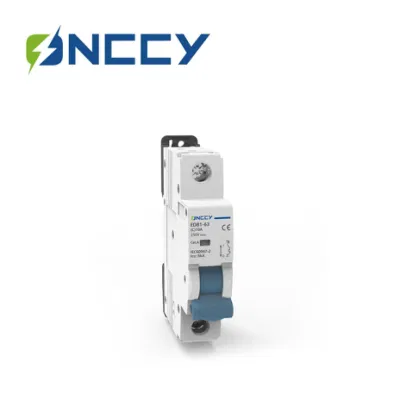

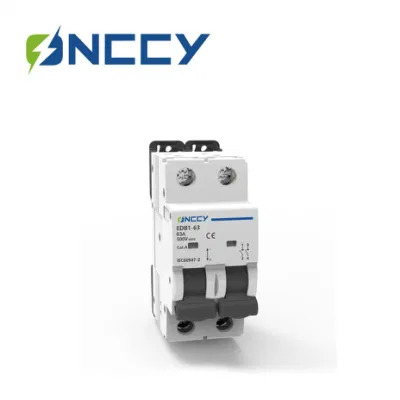

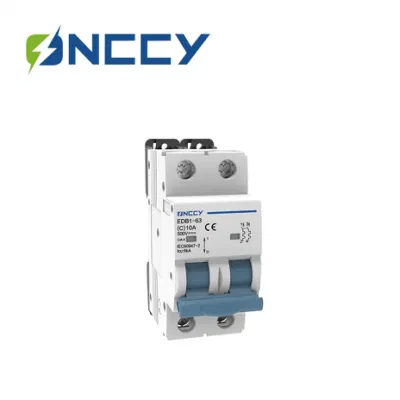

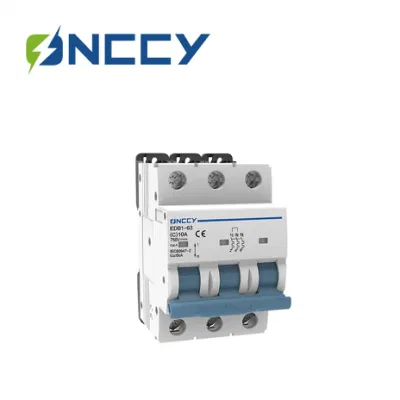

El disyuntor en miniatura EDB1-63 DC es un dispositivo de doble vía 1P,2p,3p,4p, utilizado para desconectar la alimentación de un circuito. Se utiliza comúnmente en aplicaciones de baja tensión para proteger contra sobrecargas y cortocircuitos. El disyuntor en miniatura EDB1-63 tiene una corriente nominal fija de 63 amperios y una tensión nominal de 250/1000 voltios CC. El disyuntor en miniatura EDB1-63 también cuenta con un rango de ajuste de disparo de 10 a 63 amperios.
Principio de funcionamiento del MCB
La liberación magnetica térmica y magnetica térmica son los dos tipos principales de disyuntores diminutos (TMR). Las tiras bimetálicas que se calientan a medida que la corriente fluye a través de ellas se utilizan en los rompedores magnéticos térmicos. La banda se expande como resultado de la calefacción, activando un mecanismo que abre el circuito.
Los interruptores TMR diminutos, por otro lado, funcionan de forma similar pero emplean una bobina electromagnética en lugar de tiras bimetales para tropezar. Están diseñados para disparar a corrientes que son mayores de lo que los termointerruptores pueden manejar. Con frecuencia se refieren a sí mismos como protectores de circuito refrigerados por aire, ya que con frecuencia utilizan el aire como fuente de calor (ACP).
Un ACB se dispara cuando hay demasiada corriente que fluye a través de él o cuando la temperatura excede los umbrales permitidos. Por consiguiente, se emplean ciertos tipos de rompedores.
Datos técnicos
| Polo | 1P | 2P | 3P | 4P | ||
| Tensión nominal de trabajo | Voltaje normal UE | 250V DC | 500V DC | 750V DC | 1000V DC | |
| Alta tensión UE | 300V DC | 600V DC | 900V DC | 1200V DC | ||
| Corriente de trama | 63A | |||||
| Corriente nominal en | 10A,16A, 20A, 25A, 32A,40A, 50A, 63A | |||||
| Tensión nominal de aislamiento UI | 1200V | |||||
| Tensión nominal de resistencia a impulsos UIMP | 6kV | |||||
| Características de disparo | B/C | |||||
| Tipo de disparo | Magnetotérmico | |||||
| Capacidad máxima de ruptura de cortocircuito nominal para UCI | 6/10kA | |||||
| Capacidad de interrupción de corto circuito de servicio nominal ICS | 6/7,5 kA | |||||
| Vida eléctrica | Real | 2000 ciclos | ||||
| Estándar | 1500 ciclos | |||||
| Vida mecánica | Real | 20000 ciclos | ||||
| Estándar | 8500 ciclos | |||||
| Categoría de sobretensión | III | |||||
| Grado de contaminación | 3 | |||||
| Protección contra la entrada | IP40; Puerto de cableado IP20 | |||||
| Resistencia a la humedad y al calor | Clase 2 | |||||
| Humedad relativa | ≤ 95 % | |||||
| Vibración | según IEC60068-2-6 | |||||
| Choques | según IEC60068-2-27 | |||||
| Capacidad del terminal | 2,5 mm² | |||||
| Par de apriete de los terminales | 2,5 N.m | |||||
| Temperatura ambiente | -30°C~70°C. | |||||
| Temperatura de almacenamiento | -40°C~85°C. | |||||
| Método de instalación | DIN | |||||
| Elevación | ≤2000m | |||||
| Dimensión | Ancho:18mm/Pole | |||||
| Alto: 68mm | ||||||
| Profundidad: 81mm | ||||||
| Peso 125,3g | 250,55g | 375,9g | 501,1g | |||
