Información Básica.
Descripción de Producto
DC Miniature disyuntores Fabricante
Disyuntor en miniatura (MCB) la primera consideración al seleccionar equipos eléctricos o aparatos es la seguridad. Cuando la potencia fluctúa o fluye una cantidad excesiva de corriente, produce daños en forma de sobrecarga o cortocircuito. Por lo tanto, es vital incluir un dispositivo como factor de seguridad para proteger los dispositivos/circuitos eléctricos contra la sobrecorriente. En los primeros días, el fusible era uno de los dispositivos más populares utilizados para proteger el circuito. Un fusible tiene un cable o tira metálica que se funde cuando se produce un flujo de corriente excesivo, interrumpiendo o parando el paso de la electricidad.
Características principales
- Cumple con las normas de productos internacionales
- CARACTERÍSTICAS: B, C, D, K, Z
- CONFIGURACIONES: 1P, 1P+N, 2P, 3P, 3P+N, 4P
- Capacidad de ruptura de hasta 25 kA
- Corrientes nominales de hasta 100 A.
Tipos de disyuntor en miniatura

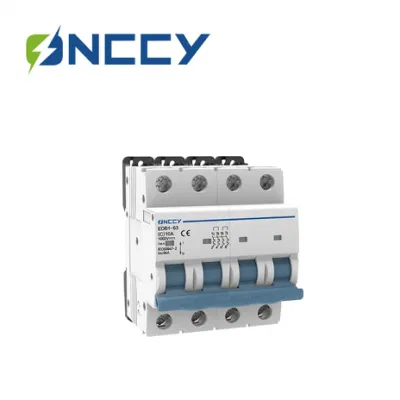

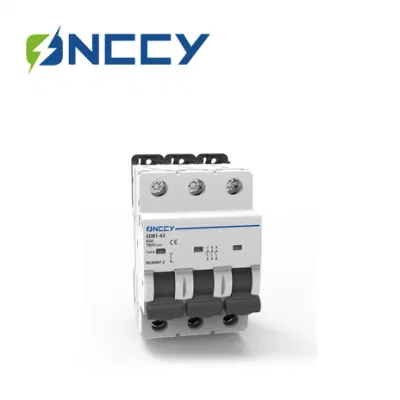

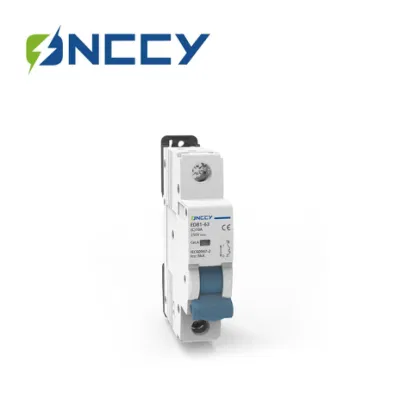

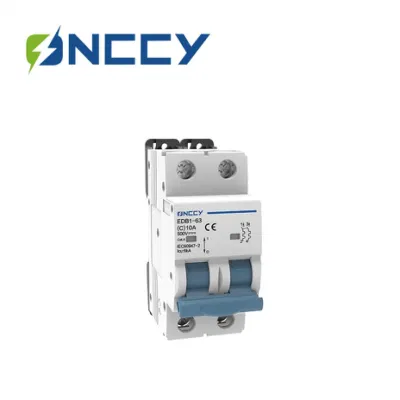

El disyuntor en miniatura EDB1-63 DC es un dispositivo de doble vía 1P,2p,3p,4p, utilizado para desconectar la alimentación de un circuito. Se utiliza comúnmente en aplicaciones de baja tensión para proteger contra sobrecargas y cortocircuitos. El disyuntor en miniatura EDB1-63 tiene una corriente nominal fija de 63 amperios y una tensión nominal de 250/1000 voltios CC. El disyuntor en miniatura EDB1-63 también incluye un rango de ajuste de disparo de 10 a 63 amperios.
Ventajas del producto
- Función de protección contra sobrecarga y cortocircuito
- Capacidad de ruptura de cortocircuito nominal de hasta 10 kA
- No polaridad y polaridad disponibles
- Corriente nominal hasta 63A
- Tensión nominal hasta 1000V
- Diseñado para PV, almacenamiento de energía y otras aplicaciones de CC
- COMO norma 60947,3:2018 e IEC 60947,2:2015
- 2 años de garantía, seguro de producto y seguro de retirada disponibles
Datos técnicos
| Polo | 1P | 2P | 3P | 4P | ||
| Tensión nominal de trabajo | Voltaje normal UE | 250V DC | 500V DC | 750V DC | 1000V DC | |
| Alta tensión UE | 300V DC | 600V DC | 900V DC | 1200V DC | ||
| Corriente de trama | 63A | |||||
| Corriente nominal en | 10A,16A, 20A, 25A, 32A,40A, 50A, 63A | |||||
| Tensión nominal de aislamiento UI | 1200V | |||||
| Tensión nominal de resistencia a impulsos UIMP | 6kV | |||||
| Características de disparo | B/C | |||||
| Tipo de disparo | Magnetotérmico | |||||
| Capacidad de ruptura de cortocircuito máxima nominal para UCI | 6/10kA | |||||
| Capacidad de interrupción de cortocircuito nominal de servicio ICS | 6/7,5 kA | |||||
| Vida eléctrica | Real | 2000 ciclos | ||||
| Estándar | 1500 ciclos | |||||
| Vida mecánica | Real | 20000 ciclos | ||||
| Estándar | 8500 ciclos | |||||
| Categoría de sobretensión | III | |||||
| Grado de contaminación | 3 | |||||
| Protección contra entrada | IP40; Puerto de cableado IP20 | |||||
| Resistencia a la humedad y al calor | Clase 2 | |||||
| Humedad relativa | ≤ 95 % | |||||
| Vibración | según IEC60068-2-6 | |||||
| Choques | según IEC60068-2-27 | |||||
| Capacidad del terminal | 2,5 mm² | |||||
| Par de apriete de los terminales | 2,5 N.m | |||||
| Temperatura ambiente | -30°C~70°C. | |||||
| Temperatura de almacenamiento | -40°C~85°C. | |||||
| Método de instalación | DIN | |||||
| Elevación | ≤2000m | |||||
| Dimensión | Ancho:18mm/Pole | |||||
| Alto: 68mm | ||||||
| Profundidad: 81mm | ||||||
| Peso 125,3g | 250,55g | 375,9g | 501,1g | |||
Usos de la MCB
Asegúrese de que hay espacio en el panel eléctrico para el nuevo disyuntor antes de instalar un pequeño disyuntor. Cada interruptor debe tener un mínimo de seis pulgadas entre ellos, y no se deben conectar otros interruptores al lado.
Haciendo lo siguiente, puede instalar su nuevo pequeño disyuntor:
1.antes de realizar cualquier mantenimiento del sistema eléctrico, asegúrese de que todos los equipos estén apagados. Cualquier luz, aparatos u otros dispositivos eléctricos en su casa o lugar de negocios caen bajo esta categoría.
2Locate una ranura vacía en su caja de panel eléctrico e inserte su nuevo micro disyuntor allí. Si se necesitan paneles adicionales para acomodar más martillos pero no hay lugares libres, piense en reemplazar algunos martillos más viejos por otros más nuevos y más eficientes en términos energéticos.
3 retire el tornillo grande que sujeta el interruptor de corriente y retírelo de su ranura. A continuación, saque los cables viejos del disyuntor de uno en uno tirando de ellos a través de sus pequeños orificios en el lateral de la caja del panel. Tome nota de qué cable va a cada terminal antes de quitarlos de sus tomas de corriente para que cuando instale nuevos cables en los nuevos disyuntores en miniatura, sepa qué cable va a cada terminal.
4.Desarque aproximadamente 3/8″ de aislamiento de cada extremo de cada cable antes de conectarlo a su nuevo terminal correspondiente. Asegúrese de no quitar demasiado aislamiento porque necesitará suficiente en cada cable para fijarlo firmemente en su terminal designado.
5.Conecte cada cable a su terminal seleccionado empujando cada cable firmemente en su lugar hasta que encaje en su lugar. A continuación, apriete cada tornillo de forma segura con su destornillador para que no haya posibilidad de movimiento en condiciones normales o durante una sobrecarga eléctrica o un corte de energía.
PREGUNTAS FRECUENTES
P: ¿es usted empresa comercial o fabricante?
R: Somos fabricante. Tenemos 30.000 metros cuadrados de planta de propiedad propia.
P: ¿tiene certificados?
R: Sí, tenemos UL, TUV, CB, SAA, CCC, CE y otras certificaciones.
P: ¿Cómo hacemos una respuesta rápida al cliente, 5 consulta?
R: Nuestro equipo profesional le responderá en línea o por correo electrónico, Skype, WhatsApp y así sucesivamente.
P: ¿tiene experiencia exportadora?a qué países exportó antes?
R: Tenemos mucha experiencia exportadora y clientes en muchos países, como América, Japón, Australia, Emiratos Árabes Unidos, Canadá, Vietnam, Turquía, Tailandia, Rusia, Reino Unido, etc.
P:¿puede suministrar muestras para su comprobación?
R: Sí, podemos suministrar muestras, por favor contacte para detalles requeridos.
P: ¿Cuánto tiempo dura su entrega?
R: Generalmente está dentro de 3days para la cantidad pequeña. O es alrededor de 15-20 días a una orden general.
P: ¿Cuál es el estándar de embalaje de sus mercancías?
A: Exportar el paquete estándar o el paquete especial de acuerdo con las necesidades del cliente.
P:¿Qué tal la inspección?
R: Tenemos todo el sistema de inspección de materia prima a productos finales, incluyendo prueba transitoria, prueba de retardo, prueba de vida mecánica, etc. Q:¿Cuál es el servicio ofrecido por la empresa?
R: Contamos con el equipo de ingenieros profesionales que puede diseñar y desarrollar el molde para satisfacer las necesidades de los clientes. También contamos con el equipo de ventas profesional para ofrecer un buen servicio desde pre-venta hasta post-venta.
