Conducto de bus de aluminio aislado de baja tensión de la barra colectora de cobre

Conducto de bus de aluminio aislado de baja tensión de la barra colectora de cobre - Producto de calidad de fábrica. Garantizamos rendimiento y durabilidad.
Request a Quote

Detalles del producto

Información Básica.

No. de Modelo.
CMC
configuración de embarrado
3p+N+PE, 3p
tipo
compacto
longitud estándar
1M, 2m, 3m, 4m
grado de protección
IP43, IP54
Paquete de Transporte
Ply Wood Case
Especificación
CCC, ISO
Marca Comercial
Tianbao
Origen
Chongqing, China
Código del HS
85444229
Capacidad de Producción
10000 Meters Per Month

Descripción de Producto

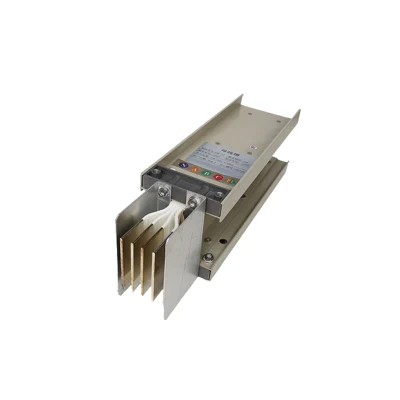

Insulated Low Voltage Copper Busbar Aluminum Bus Duct

Especificaciones

Corriente nominal: 400 A a 6300 A(CU) o 100A a 4000A(AL)
 Protección de entrada: IP54 o IP65
Clasificación de resistencia de aislamiento: [Hasta 1000 A]
 Longitudes estándar : 4m/3m/2m/1m
 Voltaje del sistema: AC380 /690V
 Material conductor: Alta conductividad Cu o AL
 Aislamiento epoxi clase B, pirorretardante, libre de halógenos
 Las unidades de derivación son adecuadas para MCCB o SDF O MCB

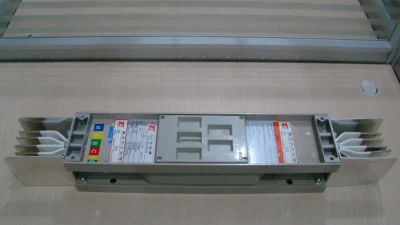

Insulated Low Voltage Copper Busbar Aluminum Bus Duct


Parámetros técnicos :

 Corriente nominal   Especificación de barra de cobre Resistencia Reactancia   Impedancia   Peso  Caída de tensión (V)
A) (mm) RX10-6 RX10-6 RX10-6 Kg/m 50Hz  factor de potencia COS Φ
    Ω/m Ω/m Ω/m   1 0,9 0,8 0,7
160 25x3 90 60,3 99 10 0,0329 0,0342 0,0326 0,0305
250 35x3 94 30 98,73 13 0,0326 0,0339 0,0323 0,0308
400 30 x 6 75,5 27 75,5 15 0,0488 0,0521 0,0503 0,0475
630 50x6 56,4 25 61,7 22 0,0615 0,0073 0,0656 0,0626
800 60x6 40,29 23,1 46,44 25 0,0588 0,0642 0,0039 0,0619
1000 80x6 34,5 17,9 38,87 30 0,0598 0,0673 0,0664 0,064
1250 100x6 22,6 13,9 26,53 35 0,0489 0,0573 0,0572 0,0557
1600 140x6 18,8 9,64 21,23 45 0,0521 0,0585 0,0577 0,0555
2000 175x6 14,1 8,37 16,39 55 0,0488 0,0566 0,0565 0,0549
2500 2x115x6 11,29 6,47 13,01 75 0,0489 0,0562 0,0559 0,0542
3150 2x140x6 9,2 5,54 10,74 90 0,0502 0,0584 0,0583 0,0567
4000 3 x 125 x 6 7,3 3,48 8,1 125 0,0506 0,056 0,0549 0,0526
5000 3x175x6 5,1 2,25 5,6 165 0,044 0,0482 0,047 0,044



Componentes

Alimentador recto
Error del alimentador
Canaleta de barra de bus enchufable
Bloque de juntas
Codo horizontal
Equidistancia horizontal [Z] codo
Codo vertical
Equidistancia vertical [Z] codo
Sección en T vertical
Extremo de brida estándar
Detalle de terminación de caja de extremo de brida
Cajas de conexiones MCCB

Aplicación

Locales comerciales y complejos comerciales
Complejos y hoteles
Instituciones educativas
Centros comerciales
Líneas de ensamblaje
Industrias
Aeropuertos
Hospitales
Plataformas de petróleo y gas
Planta de generación de electricidad
Otra fuente de alimentación

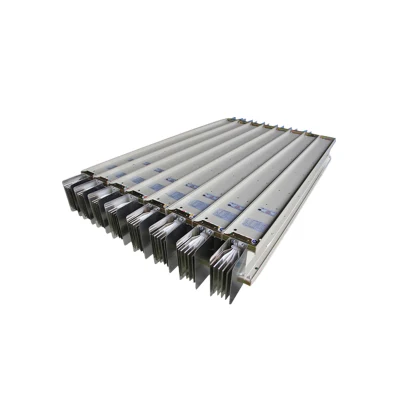

Insulated Low Voltage Copper Busbar Aluminum Bus Duct


Certificados

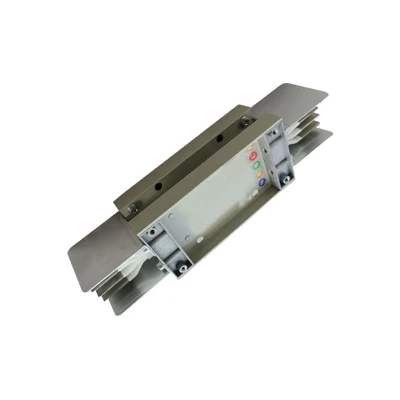

Insulated Low Voltage Copper Busbar Aluminum Bus Duct

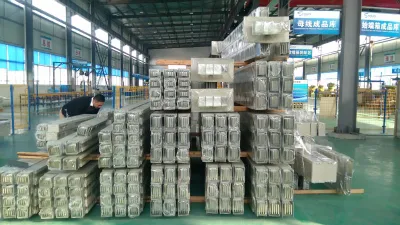

Perfil de la empresa
Chongqing Tianbao conductor Busbar Electrical Co.,Ltd Está ubicado en Chongqing, establecido en 2001 y ha estado involucrado en este campo por más de diez años.Tianbao es empresa profesional en la búsqueda y desarrollo de productos eléctricos y la ingeniería.los principales productos incluyen: Sistema de conductor de ferrocarril .sistema de conducto de bus,sistema de cable festoon, cadena de cable de arrastre bandeja de cable,barra de iluminación y accesorios relacionados, nuestros productos utilizados en el suministro de energía móvil para grúa, grúa eléctrica, así como
Fábrica, alta construcción de la distribución de energía.con excelente calidad de productos, buen servicio nuestros productos son muy avored por los clientes alrededor del mercado nacional y extranjero nos dedicaremos a proporcionar mejor servicio para el cliente mundial.
Insulated Low Voltage Copper Busbar Aluminum Bus Duct

Embalaje y entrega
Insulated Low Voltage Copper Busbar Aluminum Bus Duct
