Información Básica.
Descripción de Producto
Resumen:

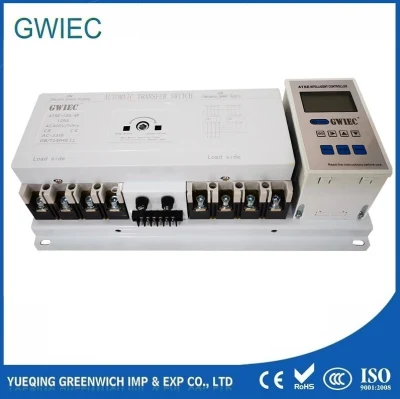

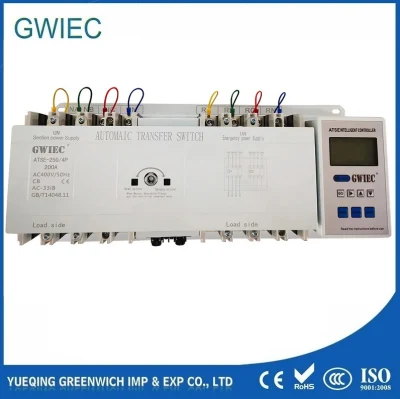

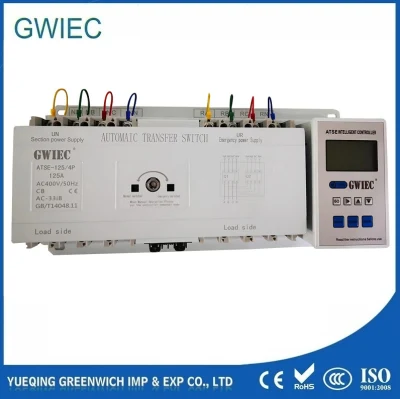

MCQ3 series inteligent conmutador de transferencia de energía dual adecuado para AC 50HZ.Tensión de trabajo nominal de 400V de corriente nominal de funcionamiento, de 16 A-1250A,intercambiables para su uso en sistemas de suministro de energía de emergencia se utiliza la fuente de alimentación de dos vías y en espera de poder (también puede ser utilizado en modo manual) entre y señalización de control, el enclavamiento,y otros usos del interruptor de circuito de control,los productos que llevan algunos modles diseñado boca comunicación, permitiendo el control remoto, permitiendo a los usuarios lograr subestación desatendida.Ideal para residir zonas,hospitabls,centros comerciales y del aeropuerto y otros lugares.
Condición de trabajo:
1.La altitud de la instalación no excederá de 2000m
2.El límite superior de la temperatura ambiente no es superior a+40ºC,el límite inferior no es inferior a -5ºC, y el valor promedio de 24 horas no es superior a +35ºC
3.La humedad relativa del ambiente no debe exceder el 50% cuando la temperatura ambiente es +40ºC.a una temperatura inferior, puede haber un mayor nivel de humedad,y la condensación en la superficie del producto debe ser considerada cuando los cambios de temperatura.
4.No hay riesgo de explosión medio cuando,y no hay gas y polvo suficiente para arruinar y destruir el aislamiento.
5.No hubo movimiento y choque y vibración
La estructura y características:
MCQ3 dual inteligente de la serie del interruptor automático de alimentación del controlador y dos partes por un dispositivo de conmutación de microcomputadora compuesto de una conexión de cable dedicado entre los dos.
La conmutación de la microcomputadora controlador,micro motors,máquina de engranajes,microinterruptor,teclado, pantalla LCD,disyuntores de caja moldeada y otros componentes.Con el interruptor de control automático y manual,normalmente, el cierre de repuesto, doble indicador de enclavamientos mecánicos y eléctricos y otras características, el máximo para satisfacer las necesidades de abastecimiento y distribución
El trabajo ha estado tres posiciones para los usuarios a elegir la fuente de alimentación común(N), dos puntos, la alimentación de reserva(R).El interruptor tiene un pequeño tamaño, peso ligero,estable,funciones fáciles de usar
Especificación:
| El tamaño de fotograma actual | 100 | 225 | 400 | 630 | 800 | 1250 |
| Modle de equipado con disyuntor | La serie CM1 | La serie CM1 | La serie CM1 | La serie CM1 | La serie CM1 | La serie CM1 |
| Corriente nominal de funcionamiento(A) | 10,16,20,25,32,40,50,63,80,100 | 100,125,140,160,180,200,225 | 225,250,315,350,400 | 400,500,630 | 630,700,800 | 800,1000,1250 |
| Tensión de funcionamiento nominal(V). | 400 | |||||
| La tensión de control nominal(V). | 230 | |||||
| Frecuencia (Hz). | 50 | |||||
| El tiempo de acción de conversión(s) no incluye el tiempo de retardo introducidas intencionalmente | ≤5 | |||||
| La categoría de utilización I/Ie-1.05 U/UE-1.05 El tiempo de activación 0.05 Periodo de ciclo≤5 Número de ciclos 5 | AC-33iB | |||||
| Vida mecánica | 5000 | 5000 | 3000 | 2500 | 2500 | 2500 |
| Vida eléctrica | 1000 | 1000 | 1000 | 500 | 500 | 500 |
| Rated Cortocircuito tensión no disruptiva(Uimp) | 8 | 8 | 8 | 8 | 12 | 12 |
| Valor nominal de corto circuito rompiendo capacitt(kA) | 10 | 10 | 10 | 12.6 | 16 | 25 |
